Audio Inovations Series 200-MK2

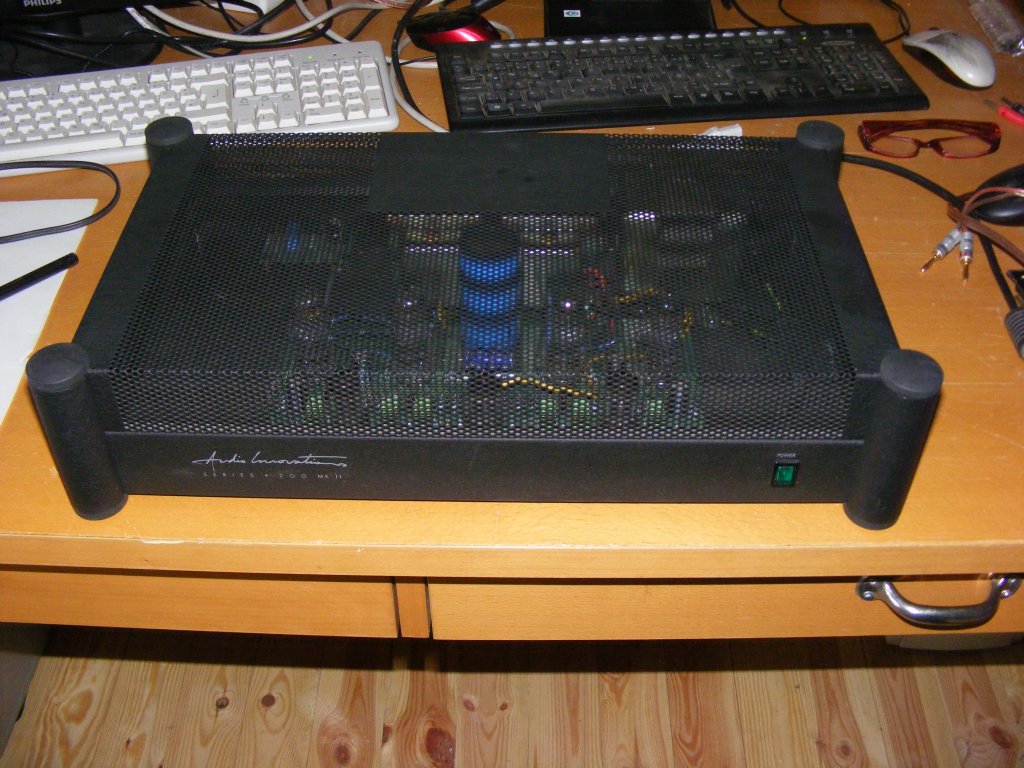

Der Audio Inovations 200-MK2 ist eine Gegentakt Endstufe mit EL84, 2 x ECC88 und 1 x ECC82, sie erreicht eine Leistung von 2 x 12W.

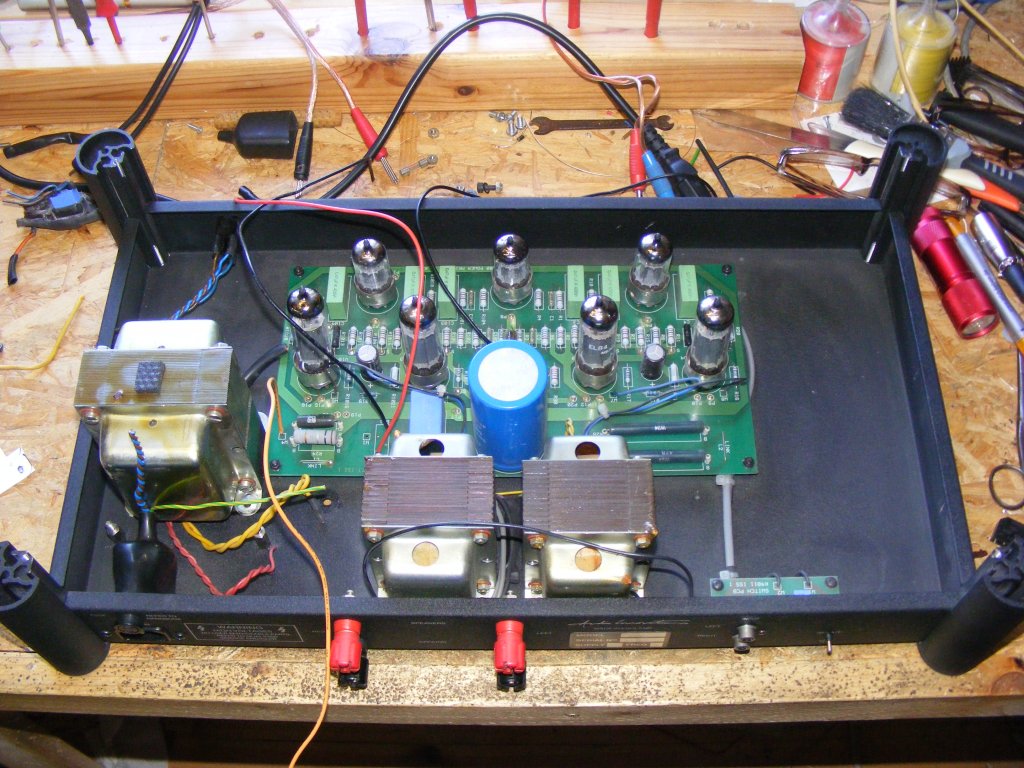

hier im Originalzustand, ein typischer 220V Trafoschaden, er brummt sehr stark und wird heiß.

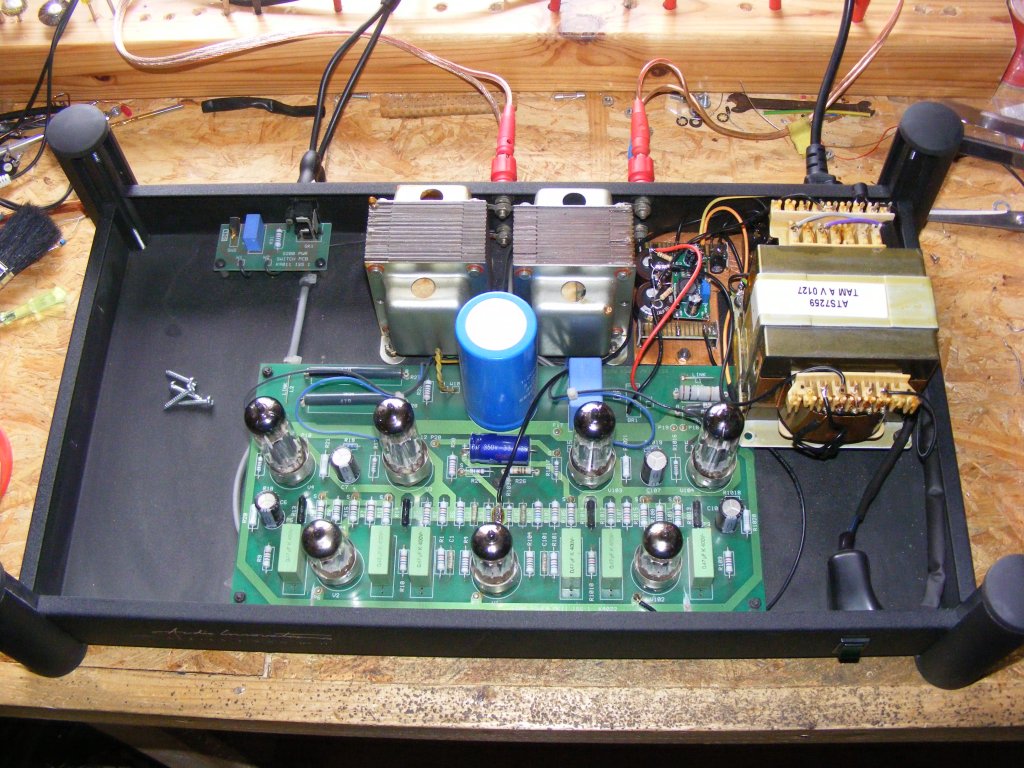

Also Trafo raus, ein Trafo aus einem Pioneer AV Receiver passt gerade so, die Endstufen Spannungen in Reihe ergeben die benötigte Ub von 280V, Heizung aus der 12V Wicklung über einen Step down Wandler angepasst auf 6,3V.

Die Schaltpläne sind nicht vorhanden.



Bei Fragen einfach mailen.
